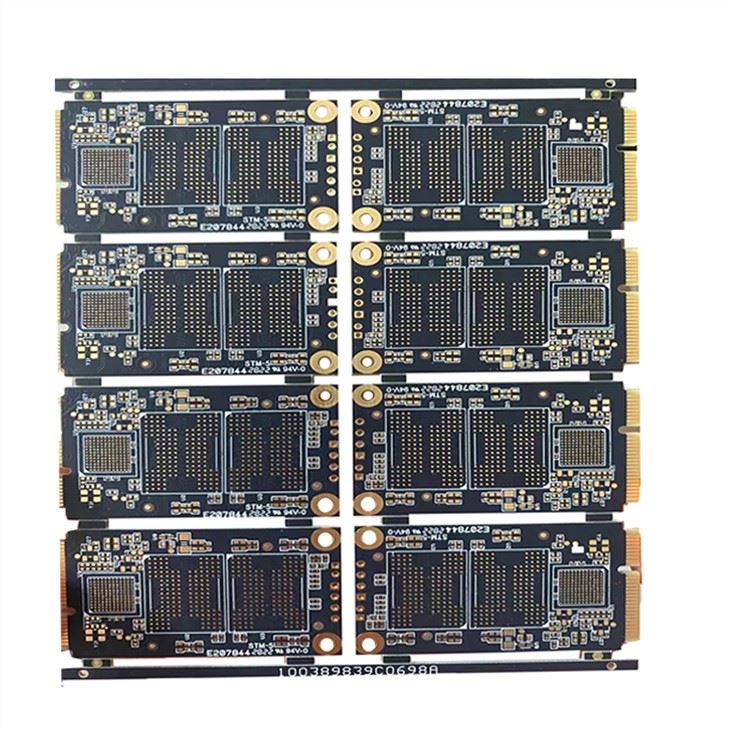

ФР4 Материјал Вишеслојна штампана плоча

Детаљи о производу

ФР4 материјал вишеслојни ПЦБ је настао за стално променљиве промене у електронској индустрији. Временом су функције електронских уређаја постепено постајале све сложеније и захтевале су сложеније штампане плоче.

Структура вишеслојне ПЦБ материјала ФР4 је следећа:

1. Сигнални слој

АлТиум Десигнер обезбеђује до 32 слоја сигнала, укључујући горњи, доњи и средњи слој. Слојеви могу бити повезани једни са другима преко отвора, слепих и укопаних отвора.

(1) Горњи слој сигнала

Такође познат као слој компоненти, углавном се користи за постављање компоненти. За двослојне плоче и вишеслојне плоче, може се користити за уређење жица или бакарних облога.

(2) Доњи слој сигнала

Такође познат као слој лемљења, углавном се користи за ожичење и лемљење и може се користити за постављање компоненти за двослојне плоче и вишеслојне плоче.

(3) Средњи слој сигнала

Може бити до 30 слојева, који се користе за распоређивање сигналних водова у вишеслојним плочама, искључујући водове за напајање и уземљење.

2. Унутрашњи слој снаге

Обично се назива унутрашњим електричним слојем, а појављује се само у вишеслојним плочама. Број слојева ПЦБ плоче се генерално односи на збир слоја сигнала и унутрашњег електричног слоја. Слично као код сигналног слоја, међусобна веза између унутрашњег електричног слоја и унутрашњег електричног слоја и између унутрашњег електричног слоја и сигналног слоја може се остварити кроз рупе, слијепе рупе и укопане рупе.

Предности ФР4 материјала вишеслојне штампане плоче

Са техничке тачке гледишта, вишеслојне штампане плоче нуде неколико предности у погледу дизајна. Ове предности вишеслојних штампаних плоча укључују:

1. Мала величина: Једна од најистакнутијих и најхваљенијих предности коришћења вишеслојних штампаних плоча је њихова величина. Због свог слојевитог дизајна, сам вишеслојни ПЦБ је мањи од осталих ПЦБ-а са сличним функцијама. Ово доноси огромне предности модерној електроници јер је тренутни тренд ка мањим, компактнијим, али моћнијим уређајима као што су паметни телефони, лаптопови, таблети и носиви уређаји.

2. Лагана структура: Са мањим ПЦБ-ом, тежина је мања, посебно зато што су елиминисани вишеструки конектори потребни за међусобно повезивање једнослојних и двослојних ПЦБ-а, што је корисно за вишеслојни дизајн. Ово је опет добро за савремену електронику, која је склонија мобилности.

3. Висок квалитет: Због количине посла и планирања који се морају обавити приликом производње вишеслојних ПЦБ-а, ови типови ПЦБ-а имају тенденцију да буду бољи од једнослојних и двослојних ПЦБ-а. Стога су и поузданији.

4. Побољшајте издржљивост: Вишеслојни ПЦБ-и имају тенденцију да буду издржљиви по својој природи. Не само да ови вишеслојни ПЦБ-и морају да издрже сопствену тежину, већ морају бити у стању да поднесу топлоту и притисак који се користе за њихово спајање. Поред ових фактора, вишеслојни ПЦБ користе више слојева изолације између слојева кола, повезујући их заједно са препрег лепком и заштитним материјалима.

5. Повећана флексибилност: Иако се ово не односи на све вишеслојне ПЦБ склопове, неки користе флексибилне технике конструкције, што резултира флексибилним вишеслојним ПЦБ-има. Ово може бити веома пожељна карактеристика за апликације где се могу јавити благи кривини и кривине на полурегуларној основи. Опет, ово се не односи на све вишеслојне ПЦБ-е, и што више слојева додате флексибилној штампаној плочи, то ће ПЦБ бити мање флексибилан.

6. Снажније: Вишеслојне штампане плоче су компоненте изузетно високе густине које комбинују више слојева у један ПЦБ. Ова блиска близина чини штампане плоче повезанијима, а њихова инхерентна електрична својства им омогућавају да постигну већи капацитет и брзину, иако у мањој величини.

ФАКс

П1: Да ли сте фабричка или трговачка компанија?

О: Да, ми смо фабрика, имамо сопствену фабрику за производњу и монтажу ПЦБ-а.

П2: Какав формат ПЦБ датотеке можете прихватити за производњу?

О: Гербер, ПРОТЕЛ 99СЕ, ПРОТЕЛ ДКСП, ПОВЕР ПЦБ, ЦАМ350, ГЦЦАМ, ОДБ плус (.ТГЗ)

П3: Да ли су моје ПЦБ датотеке безбедне када вам их предам за производњу?

О: Поштујемо ауторска права купаца и никада нећемо производити ПЦБ за неког другог са вашим фајловима осим ако не добијемо писмено. Ваша дозвола, нити ћемо ове датотеке делити са било којим другим трећим странама.

П4: Нема ПЦБ датотеке/Гбр датотеке, имам само узорак ПЦБ-а, можете ли га произвести за мене?

О: Да, могли бисмо вам помоћи да клонирате ПЦБ. Само нам пошаљите узорак ПЦБ-а, могли бисмо клонирати дизајн ПЦБ-а и разрадити га.

П5: Које је време за Цхуанте?

Узорак:

1-2 Слојеви: 5 до 7 радних дана

4-8 Слојеви: 12 радних дана

Масовна производња:

1-2 Слојеви: 7 до 15 радних дана

4-8 Слојеви: 10 до 18 радних дана

Време испоруке зависи од ваше коначне потврђене количине.
